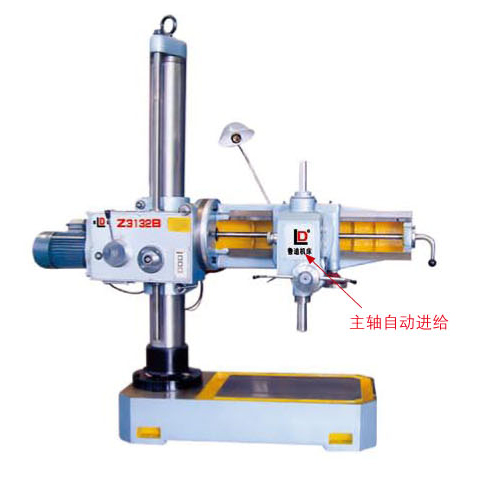

Z3132B摇臂钻床
联系电话：0632-3951282
欢迎访问山东鲁迪重工机械有限公司官方网站！
0632-3951282
tzludi@126.com
主要技术参数 | Specification | Z3132B | Z3132 |
最大钴孔直径(mm) | Max.Drilling | 32 | 32 |
主轴孔莫氏锥度 | Morse taper spindle bore | 3# | 3# |
主轴移动行程(mm) | Spindle movement stroke | 130 | 130 |
主轴中心线至立拄母线距离(m m) | Spindle center to column surface distance | 315-815 | 315-815 |
主轴在水平方向移动行程(mm) | Spindle moves horizontally trip | 500 | 500 |
主轴端面至底座工作台面距离(mm) | Spindle nose to working surface of base distance | 25-870 | 25-870 |
主轴在立拄上的行程(m m) | Spindle travel on the column | 845 | 845 |
主轴绕垂直于立拄水平线回转角度 | Around a horizontal axis perpendicular to the rotation angle of the column | 360° | 360° |
主轴绕立拄回转角度 | Spindle rotation angle around the column | 360° | 360° |
主轴变速级数 | Spindle speed Series | 4级 | 4级 |
主轴转速范围(r/min) | Spindle speed range | 173-960 | 173-960 |
主轴进给范围(mm/m in) | Spindle feed range | 0.1-0.25 | |
底座工作台面积(m m) | Pedestal table area | 640x460 | 580x450 |
主电机型号 | Main Motor Type | Y90L-4 | Y90L-4 |
主电机功率(kw) | Main motor power | 1.5 | 1.5 |
电动机转速(r/min) | Motor speed | 1410 | 1410 |
机床夕卜形尺寸（长x宽x高)(mm) | Overall dimensions (length x width x height) | 1850x690x2000 | 1800x680x1991 |
机床净重(kg) | Machine weight | 770 | 720 |
