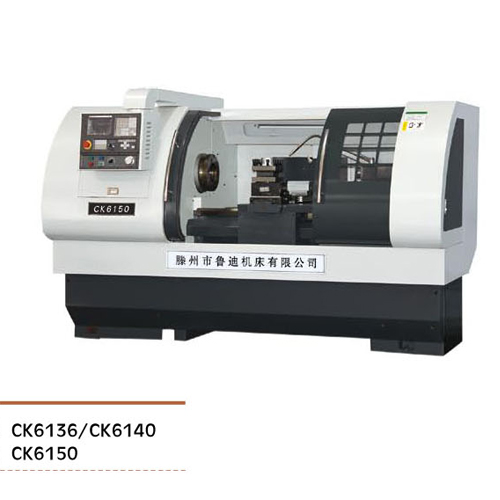

CK6136/CK6140 CK6150
主要特点：
〇主轴为机械或变频调速 〇四/六工位电动刀架或排刀 〇6150导轨贴塑
〇配步进或伺服系统 〇双开半防护/全防护
选择配置：
O FANUC oi maie—Tcv KNC—100Ti v HNC21TD、 西门子SOL GT-66T数控系统
〇液压卡盘、液压尾座
标准配置：
〇GSK-980TD数控
〇主电机5.5/7. 5kw
〇变频调速主轴配高速主轴单元200-3000rpm
主要技术参数 | Specification | CK6136 | CK6140 | CK6150 |
床身上最大工作回转直径(mm) | Maximum working swing diameter over bed | 360 | 420 | 500 |
托板上最大工作回转直径(m m) | Maximum working diameter rotary pallet | 210 | 230 | 300 |
两顶尖最大支承长度(m m) | Two top maximum supported length | 750 | 750/1000 | 1000/1500 |
X/Z轴行程(mm) | X/Z axis travel | X:200 Z:750 | X:260 Z:600/850 | X:260 Z:850/1350 |
主轴通孔直径(mm) | Spindle bore | cp52 | (p52 | cp82 |
主轴锥孔锥度NO. | Spindle taper | Morse 6 | Morse 6 | Morse 6 |
主轴转速范围/转速级数(r/m i n) | Spindle speed range / speed series | 120—2000无级 | 种V中轴3000/=档变频60-2000 | 2200无级/50-2200(三档变频） |
X/Z轴最快进给速度(m m/m i n) | X/Z axis fastest feed rate | X:4000 Z:6000 | X:8000 Z:10000 | X:6000 Z:8000 |
X/Z轴最小设定单位(mm) | X/Z axis minimum setting unit | 0.001 | 0.001 | 0.001 |
X/Z轴定位精度(mm) | X/Z axis positioning accuracy | X:< 0.01 Z:< 0.01 | X:0.03 Z:0.04 | X:0.02 Z:0.022 |
X/Z轴重复定位精度(mm) | X/Z axis repeatability | X:< 0.01 Z:< 0.01 | X:0.02 Z:0.022 | X:0.012 Z:0.016 |
电动机功率(kw) | Motor Power | 3 | 5.5 | 7.5 |
机床外型尺寸(长x宽x高)(mm) | Overall dimensions (LxWxH) | 1950x900x1200 | 2000x1200x1700 | 2600x1200x1700 |
机床重量(kg) | Machine weight | 1300 | 1900 | 2400/2700 |
