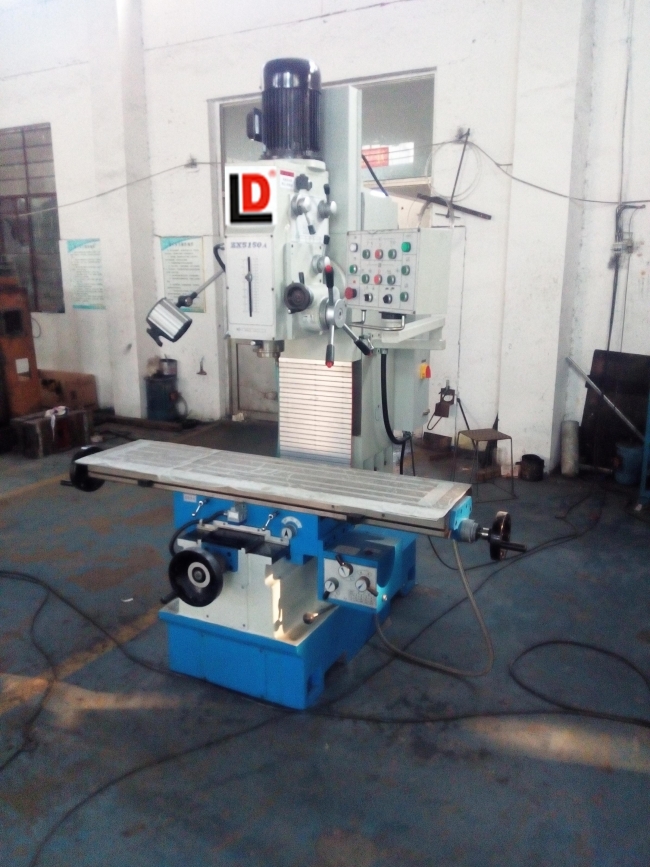

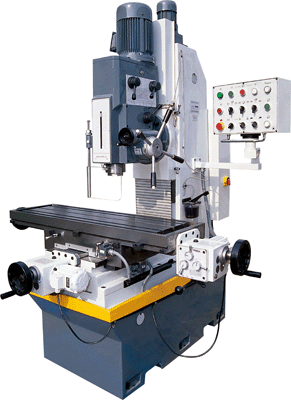

XZ5150钻铣床
联系电话：0632-3951282
欢迎访问山东鲁迪重工机械有限公司官方网站！
0632-3951282
tzludi@126.com
1:主轴电磁离合器进给,并有钻深数显
2：加大行程,跨距,工作台面
3：加强型主轴,可配置卸刀装置
4：配置工作台X向无极调速进给，可选配X,Y,Z三坐标数显
5：导轨面及主要传动件采用集中润滑
6：主轴箱可回转正负45度
7：主轴箱电动升降
8：装置冷却及防护
标配附件： 主轴接杆 拉杆 钻夹头 斜铁 呆口扳手 内六角扳手
特殊附件： 内孔125分度头 160回转工作台 数显表 125精密平口钳
| 型号 | ZX5150钻铣床 | ZX5150A钻铣床 |
| 最大攻丝直径 | 45mm | 45mm |
| 最大钻孔直径 | 50mm | 50mm |
| 最大端铣直径 | 125mm | 125mm |
| 主轴中心至立柱的距离 | 360mm | 360mm |
| 主轴端面至工作台面距离 | 最小120mm 最大620mm | 最小180mm 最大600mm |
| 主轴最大行程 | 200mm | 200mm |
| 主轴锥孔 | MT4 | MT4 |
| 主轴箱升降行程 | 500mm | 420mm |
| 主轴箱升降速度 | 1250 | 1250mm/min |
| 主轴箱最大回转角度 | 1250mm/min | 正负45度 |
| 主轴钻速范围 | 94-2256r/min | 38-1730r/min |
| 主轴转速级数 | 16 | 12 |
| 主轴自动进给速度 | 0.1,0.15,0.3mm/r | 0.1,0.2,0.3mm/r |
| 主轴自动进给级数 | 3级 | 3级 |
| 刻度环每转进给量 | 102mm | 102mm |
| 工作台X向进给级数 | 9级 | 9级 |
| 工作台X向进给量范围 | 15-480mm/min | 15-370mm/min |
| 工作台X向快速移动速度 | 640mm/min | 640mm/min |
| 工作台面积 | 1220X360 | 350*1000mm |
| 工作台X/Y向行程 | 600X360 | 500*350mm |
| 工作台T型槽尺寸 | 3-14*100mm | 3-14*100mm |
| 主电机功率 | 2.2/2.8 | 2.2,2.8KW(双速) |
| 升价电机功率 | 0.75kw | 0.75kw |
| 冷却泵电机功率 | 0.09kw | 0.09kw |
| 机床重量 | 1500KG | 1300kg |
| 机床最大轮廓尺寸 | 1730*1730*2300mm | 1550*1580*2210mm |
