4HW炮塔铣床
联系电话：0632-3951282
欢迎访问山东鲁迪重工机械有限公司官方网站！
0632-3951282
tzludi@126.com

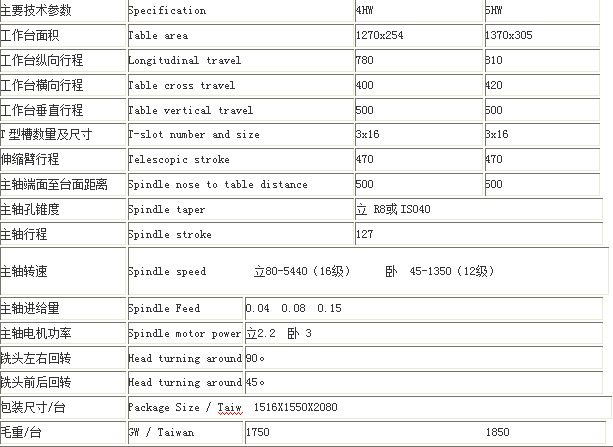

主要技术参数 | Specification | 4HW | 5HW | |||
工作台面积 | Table area | 1270x254 | 1370x305 | |||
工作台纵向行程 | Longitudinal travel | 780 | 810 | |||
工作台横向行程 | Table cross travel | 400 | 420 | |||
工作台垂直行程 | Table vertical travel | 500 | 500 | |||
T型槽数量及尺寸 | T-slot number and size | 3x16 | 3x16 | |||
伸缩臂行程 | Telescopic stroke | 470 | 470 | |||
主轴端面至台面距离 | Spindle nose to table distance | 500 | 500 | |||
主轴孔锥度 | Spindle taper | 立 R8或IS040 | 卧 IS040 | |||
主轴行程 | Spindle stroke | 127 | 127 | |||
主轴转速 | Spindle speed | 立80-5440 ( 16级） | 标准：有段 16速 50HZ : 65-4500 60HZ : 80-5440 | |||
臣卜45-1350 ( 12级) | 特殊选配：无段变速65-4500 / 65-3750 | |||||
主轴进给量 | Spindle Feed | 三档：0.04(0.0015__)/0.08(0.003")/0.15(0.006") | ||||
主轴电机功率 | Spindle motor power | 立2.2 | 卜3 | |||
铣头左右回转 | Head turning around | 90。 | 90° | |||
铣头前后回转 | Head turning around | 45。 | 45° | |||
包装尺寸/台 | Package Size / Taiwan | 1516x1550x2080 | 1566x1650x2080 | |||
毛重/台 | GW / Taiwan | 1750 | 1850 | |||

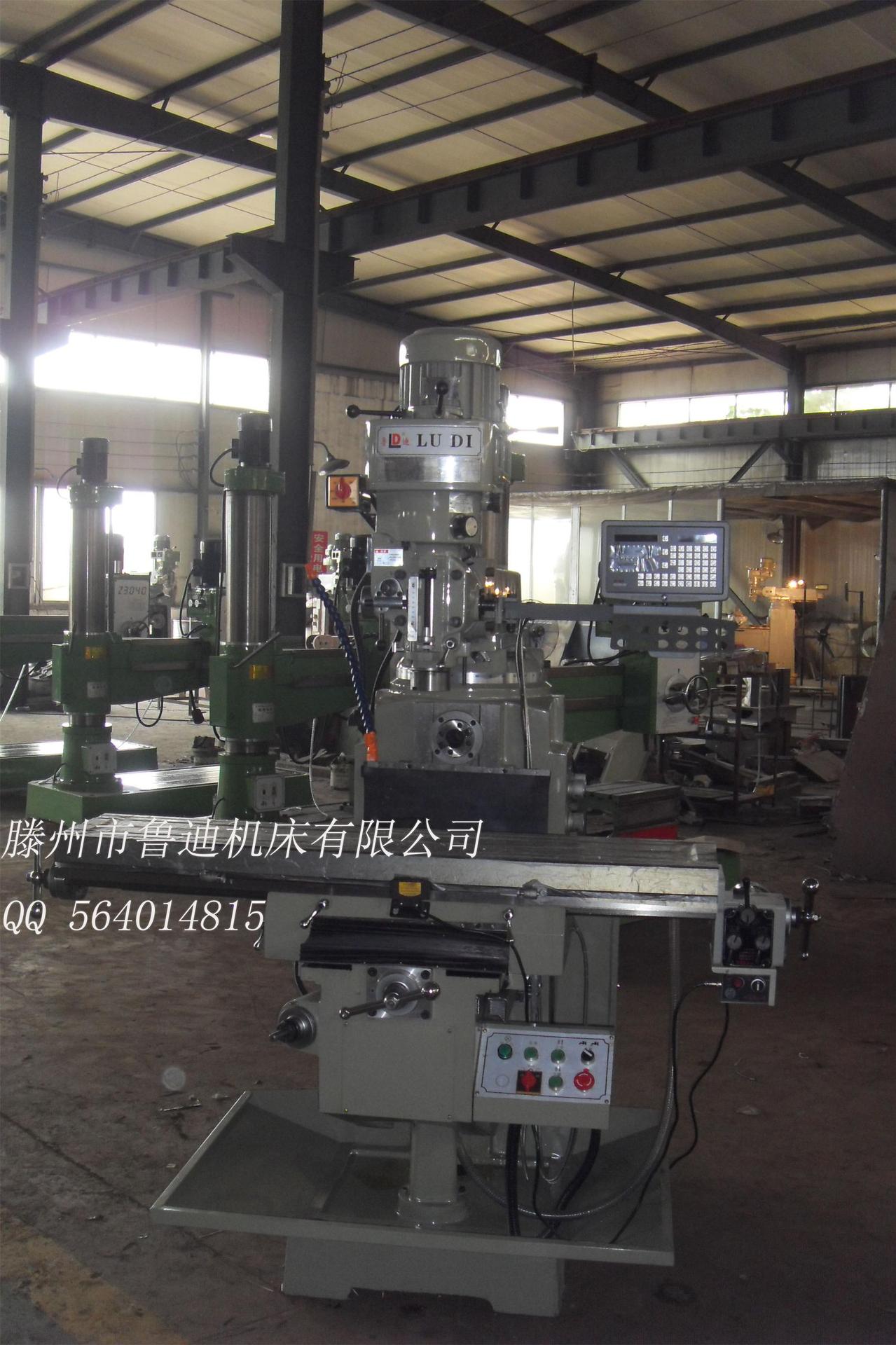

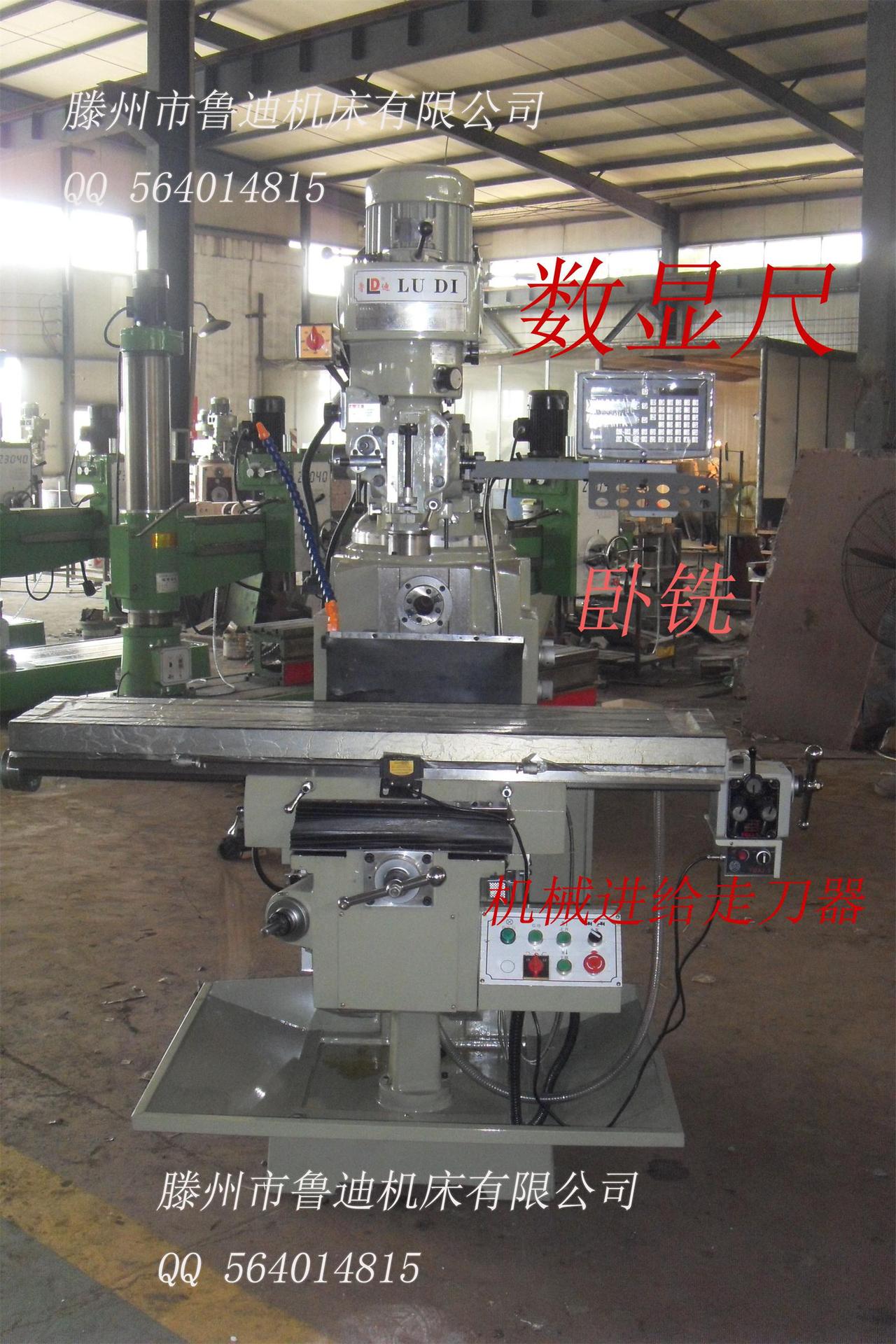

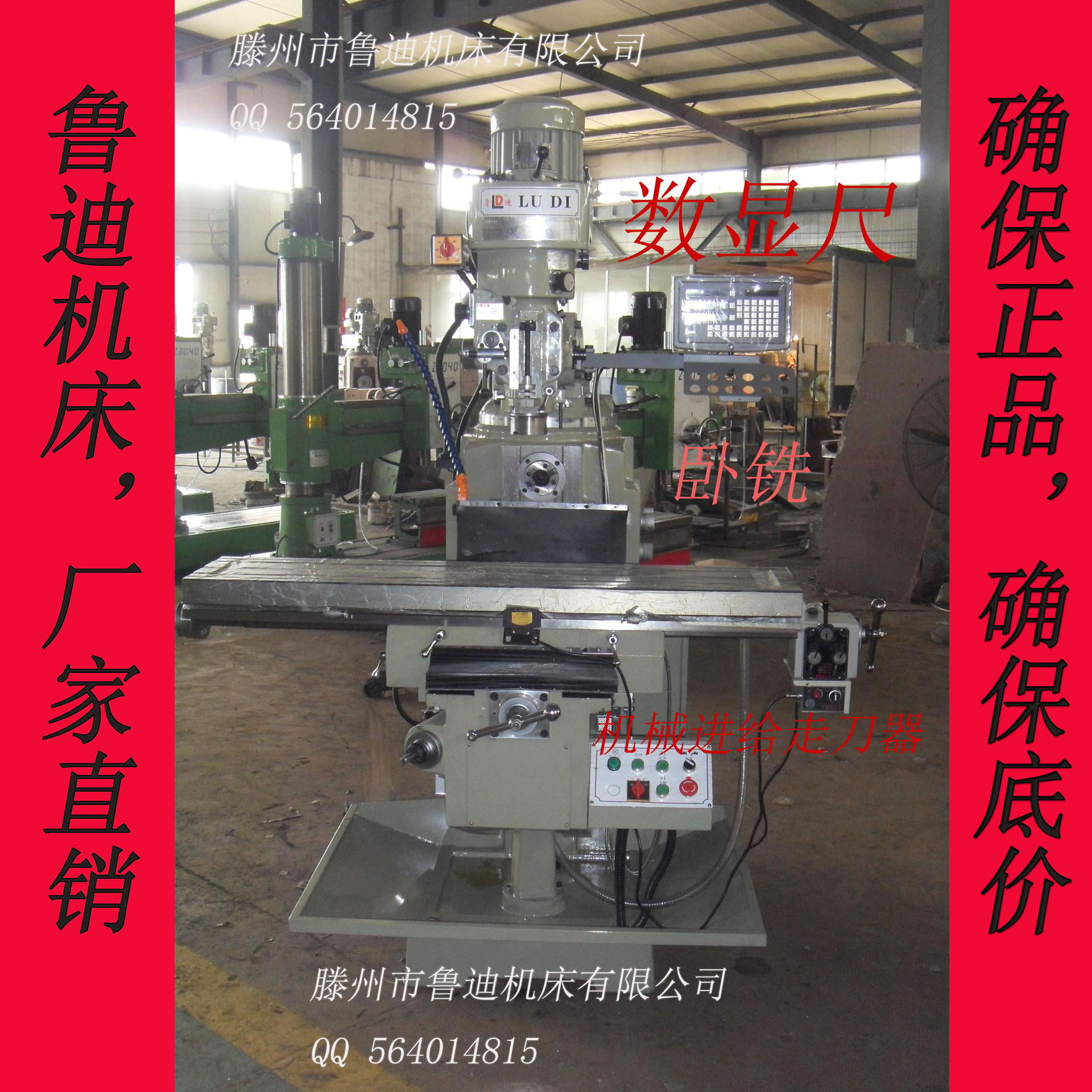

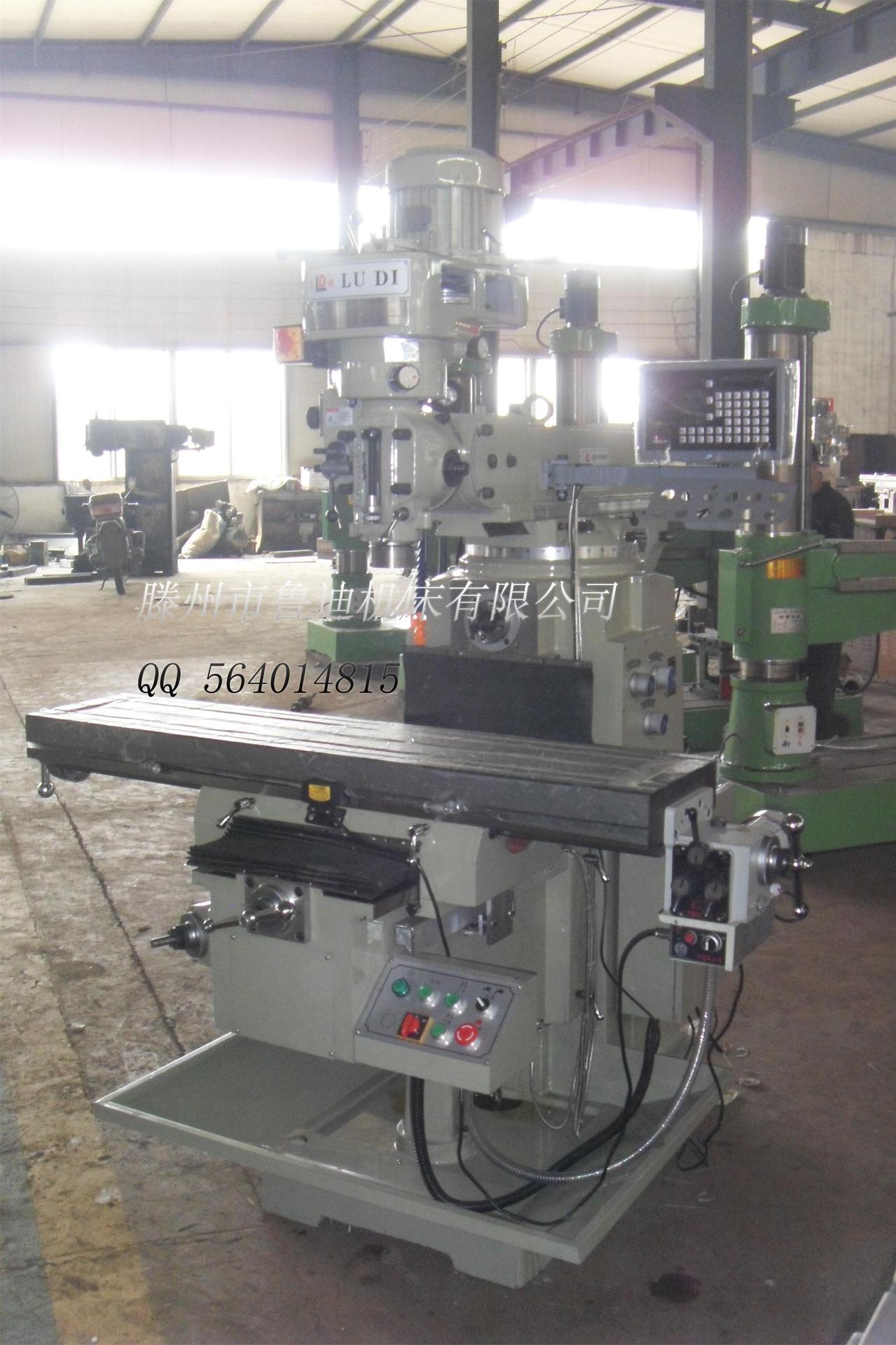

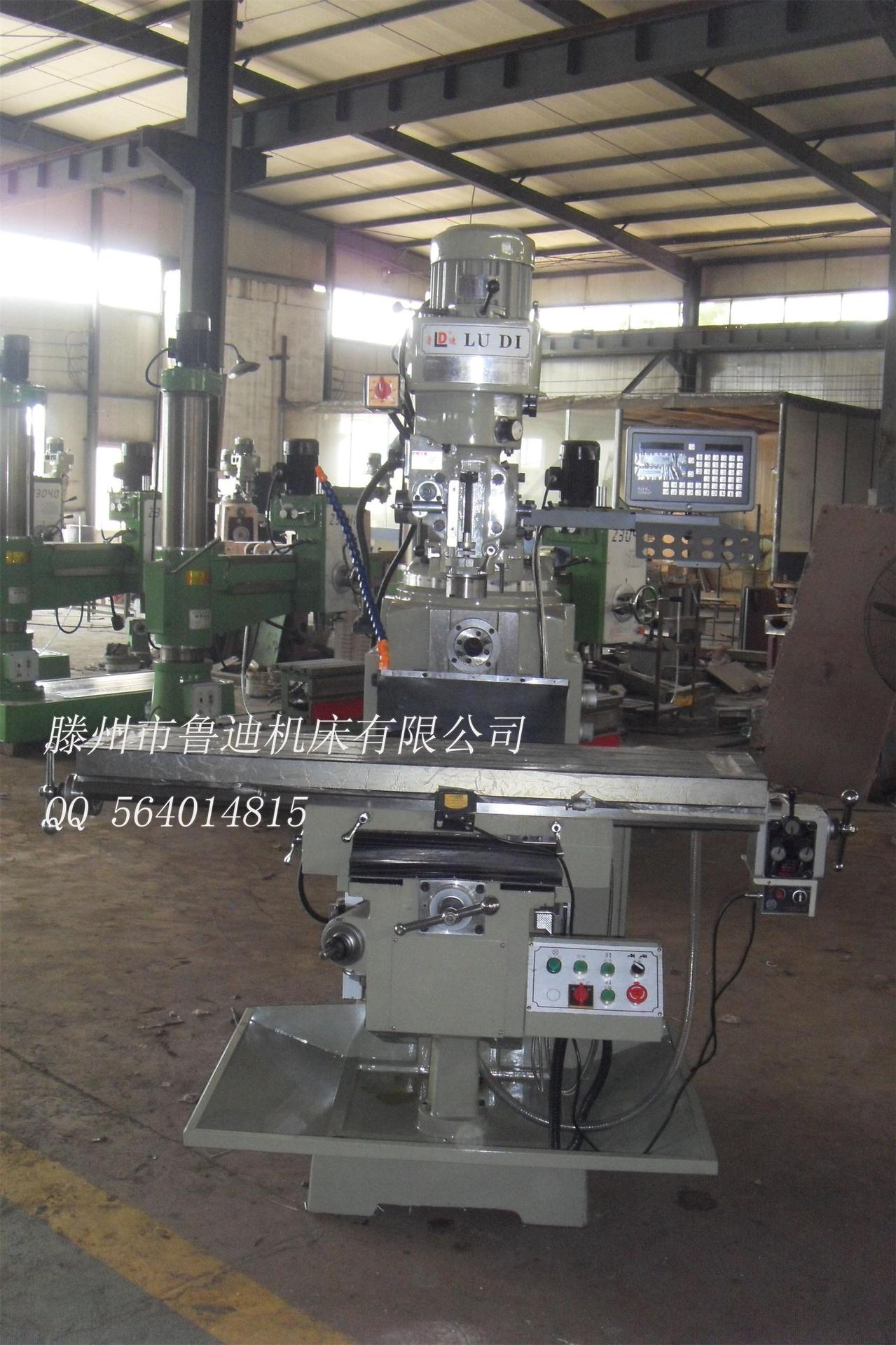

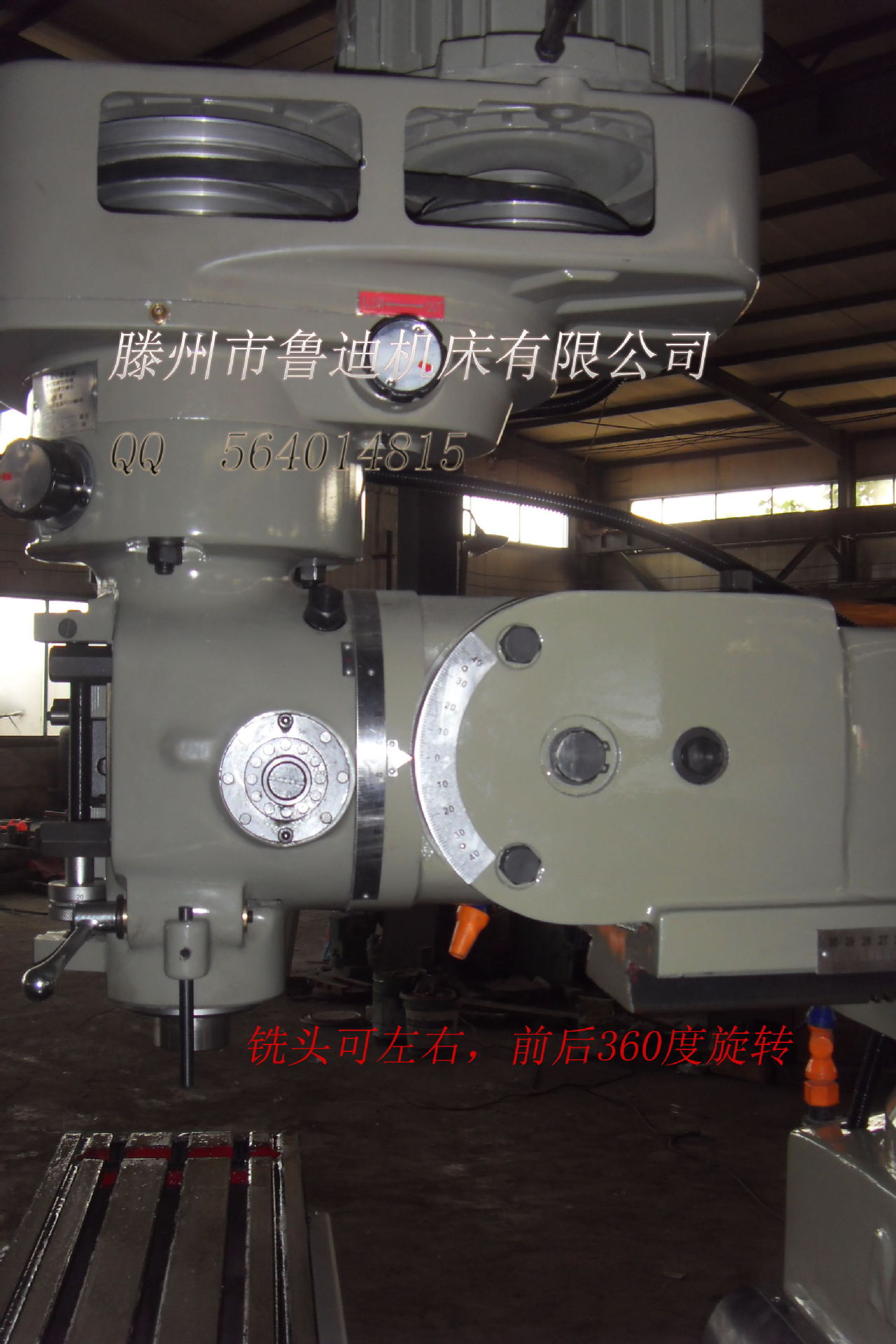

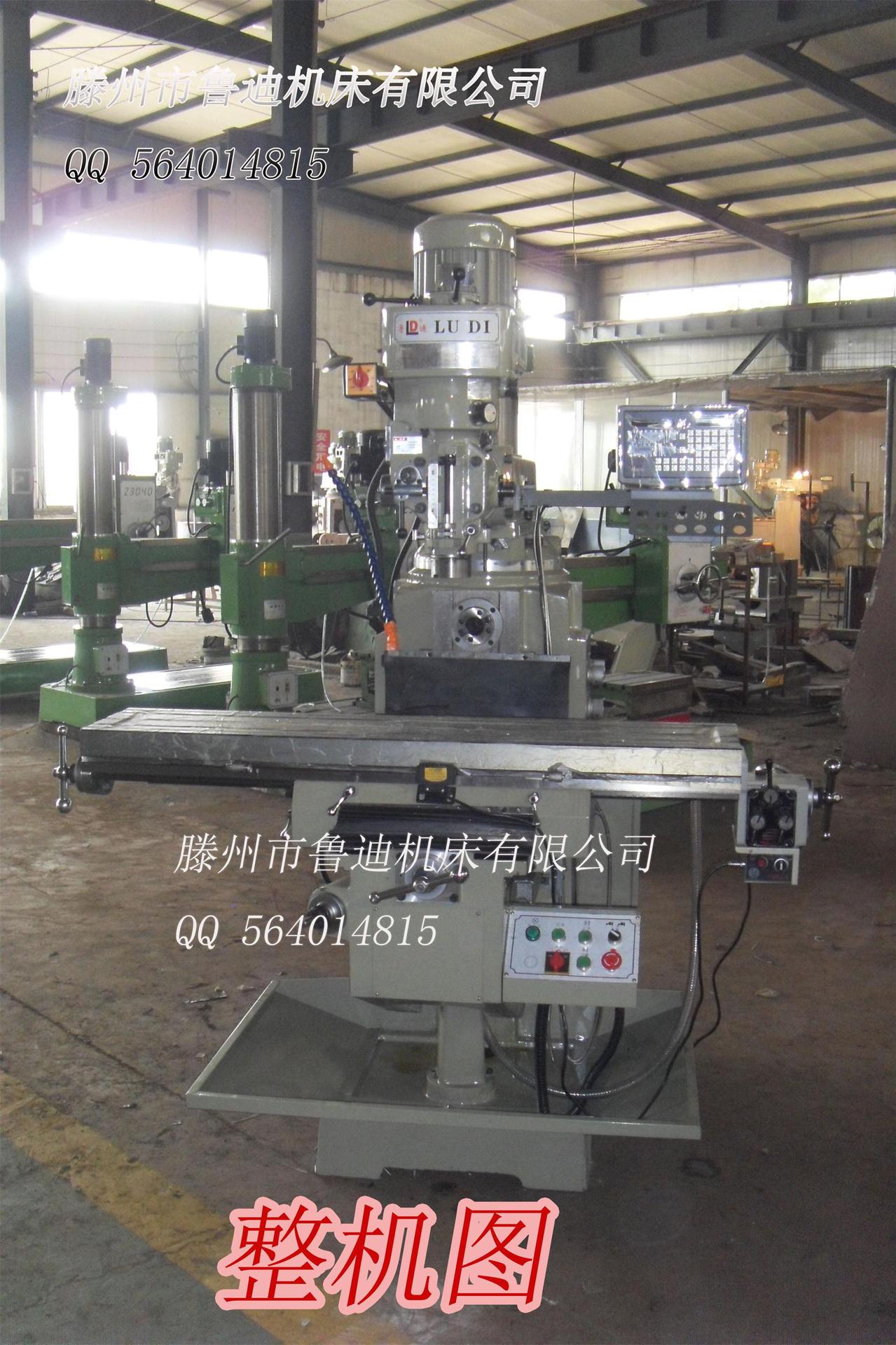

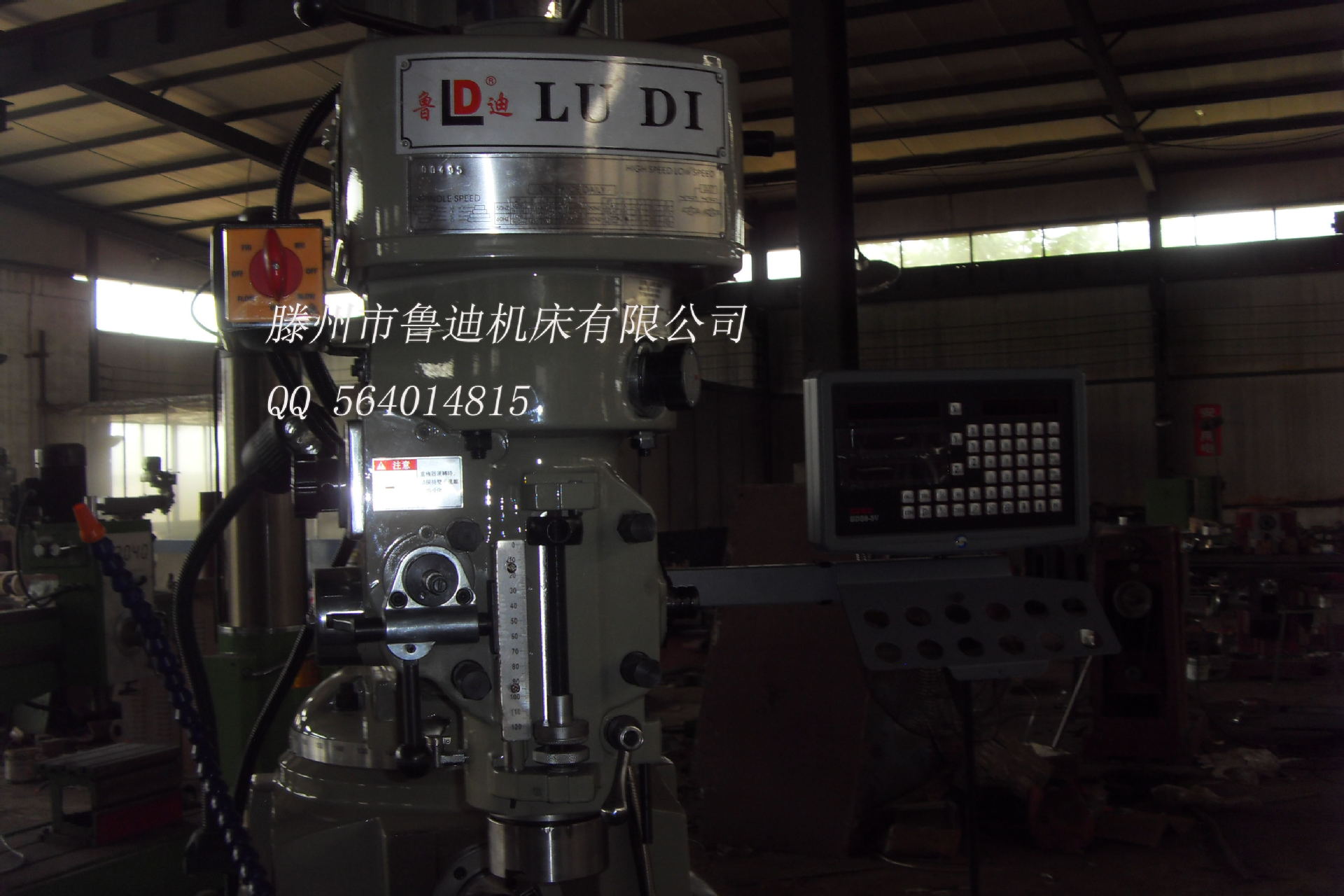

4HW新型立卧两用高速炮塔铣床，铣头配置炮塔铣床头，且主轴装有手动和微动两种进给方式，加工方便、准确；铣床头可在垂直平面内调整±45°，水平面内回转 360°。卧铣采用高精密磨齿齿轮12级变速，扭力大，噪音低，增加卧铣功能大大提高了此机床的使用范围。配置工作台走刀，实现自动进给；配置数显尺，提高加工精度！

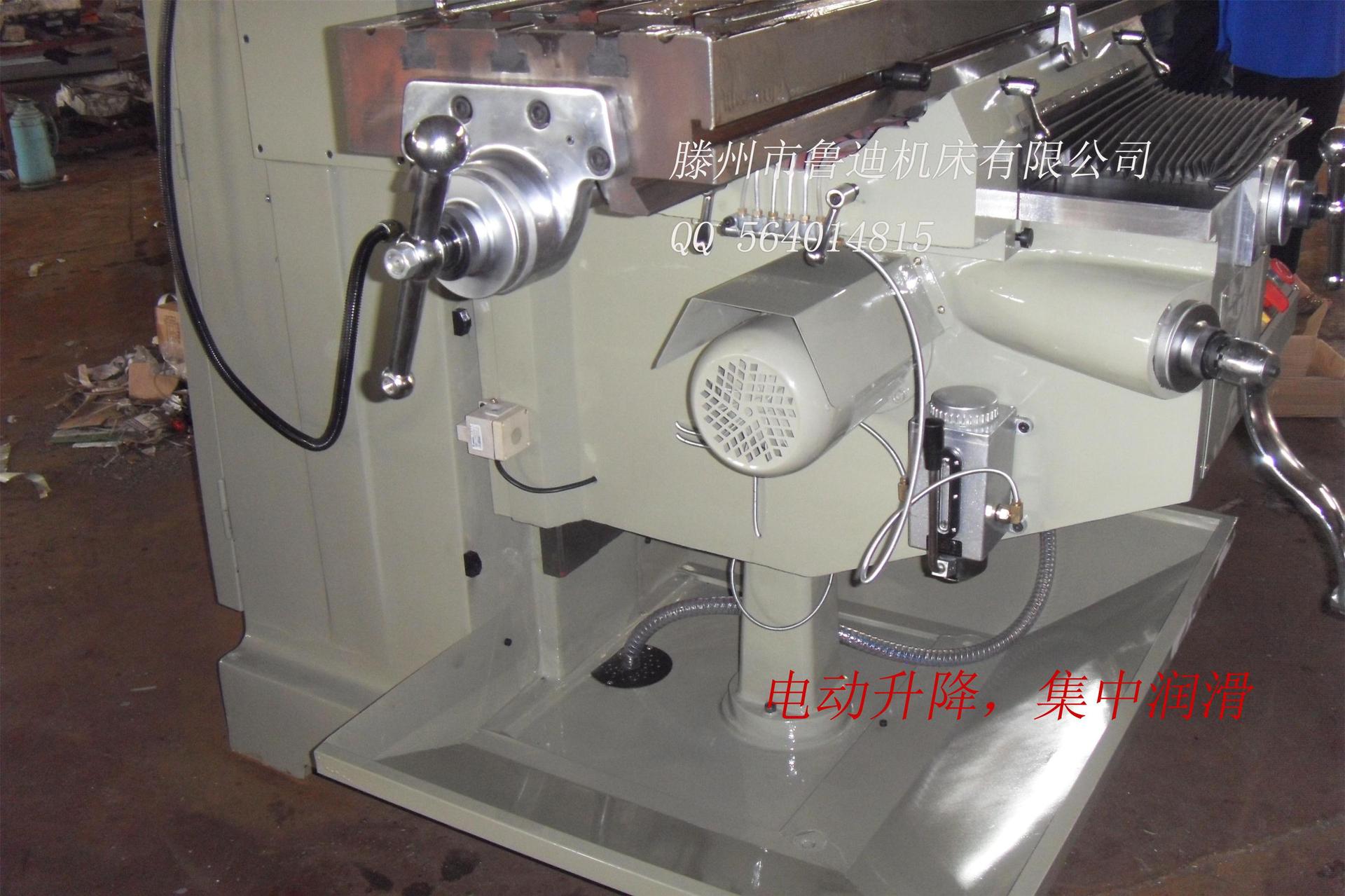

铸件采Ｍ米汉纳铸铁，刚性佳，不变形，稳定性佳．．主轴采用铬合金钢制作，经调质，热处理，研磨后，并配以精密的轴承组合，切削力强且精密度特佳．立铣头采独特倒吊式设计，精度绝佳，操作简单，刹车容易．（客户可选订特殊功能）（选购品）．三轴螺杆采用高级磷青铜制成，耐磨性佳，使用年限长．ＸＹ轴采用可调式螺帽设计，调整容易，操作顺畅，精度高．．ＸＹ轴滑道经高周波热处理后，耐磨性佳，增长使用寿命．ＸＹ轴界面贴附耐磨片作轻巧，磨损率小，经久耐用．．配备润滑系统，永保滑道顺畅．
